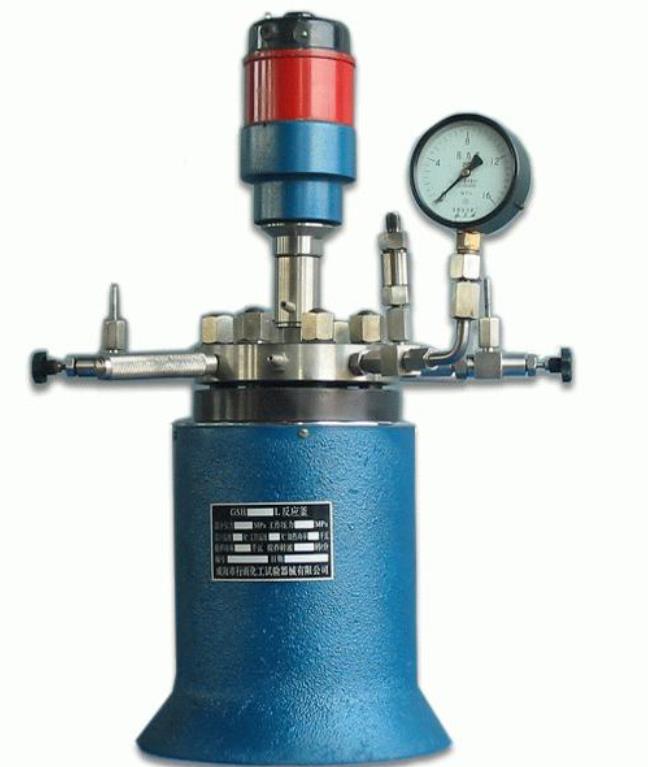

磁力攪拌反應釜

產品簡介
磁力攪拌反應釜是一種常用的實驗設備，適合用于各種易燃易爆、劇毒、貴重介質及其它滲透力的化學介質進行反應。磁力攪拌反應釜是有機合成、高分子材料聚合、食品等工藝中進行硫化、氟化、氫化、氧化等反應理想的無泄漏反應設備。廣泛用于石油、化工、醫藥、農藥、冶金、建材等行業。它通過利用磁力的作用，實現反應溶液的攪拌和混合，具有攪拌均勻、操作簡便等優點。

產品型號：FCH-5000L

更新時間：2025-01-22

訪問量：4281

產品咨詢 13863136289

產品分類

技術文章

為您講解磁力反應釜的主機安裝和使用

實驗室反應釜在實驗過程中常見的失誤現象有哪些?

磁力反應釜在安裝時需要注意這些內容

磁力反應釜試壓操作流程

使用磁力反應釜不要犯以下錯誤

詳細介紹在線留言

　　磁力攪拌反應釜是一種常用的實驗設備，適合用于各種易燃易爆、劇毒、貴重介質及其它滲透力的化學介質進行反應，是有機合成、高分子材料聚合、食品等工藝中進行硫化、氟化、氫化、氧化等反應理想的無泄漏反應設備。廣泛用于石油、化工、冶金、建材等行業。它通過利用磁力的作用，實現反應溶液的攪拌和混合，具有攪拌均勻、操作簡便等優點。本文將從原理、結構、應用和維護等方面對它進行詳細介紹。
　　一、原理
　　工作原理基于磁力耦合效應。該設備由兩部分組成：磁力攪拌器和反應容器。磁力攪拌器通過電機驅動攪拌子旋轉，產生旋轉磁場。同時，在反應容器底部放置一個磁力攪拌子，該攪拌子由永磁材料制成。當磁力攪拌器旋轉時，產生的磁場會作用在磁力攪拌子上，使其跟隨旋轉。通過調節旋轉速度和攪拌子位置，可以實現不同速度和強度的攪拌運動。

　　二、結構

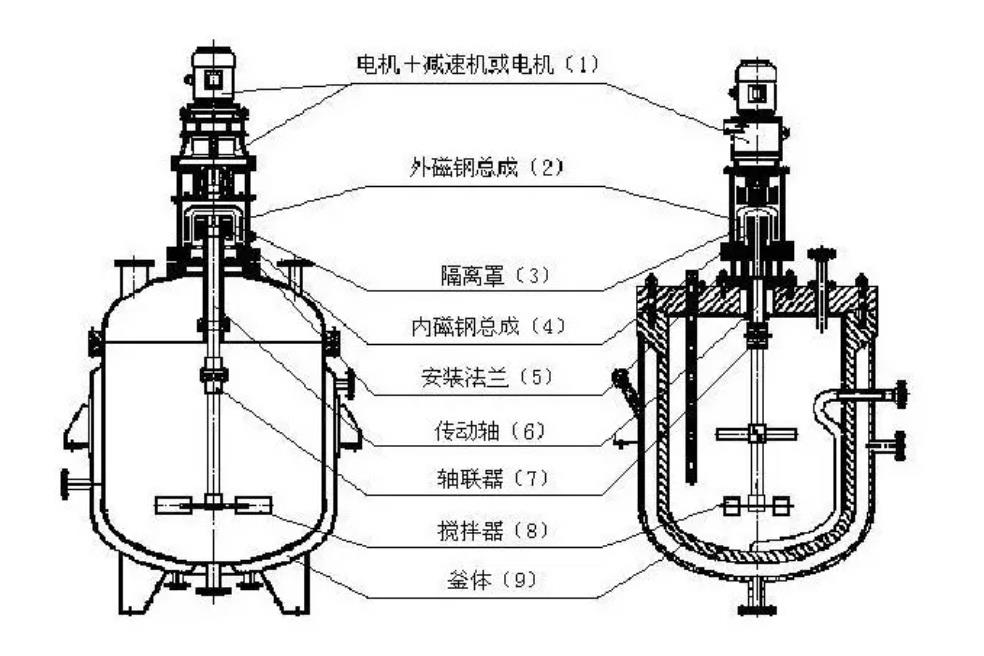

　　磁力攪拌反應釜主要由加熱爐、釜體、釜蓋、磁力攪拌器等部分組成。下面我們來盤點各個部件的結構和作用。

磁力攪拌反應釜
　　1、加熱爐，用來加熱反應釜釜體，外為圓筒形爐體內裝有筒形硅爐芯，加熱電阻絲穿聯其中，具有傳熱效果好，升溫快等特點，爐體下端側面裝有插座，使用時用電纜線將其與控制儀聯接?；蛘邽殡娂訜峁軐嵊图訜幔诟w外的法蘭上焊接夾套，在夾套里裝入電加熱管導熱油，通過加熱管加熱夾套導熱油達到加熱的目的?；蛴眠h紅外加熱器直接加熱或蒸汽加熱或水浴加熱等等。
　　2、反應釜釜體，主要是物料反應，釜體與法蘭采用螺紋聯接，反應釜體與釜蓋的密封采用無熱片圓弧面與錐面線密封，依靠較高的加工精度，依靠主螺栓的擰緊力，達到密封效果。
　　3、釜蓋，是磁力反應釜主要件，釜蓋上裝有磁力攪拌器、壓力表、爆破閥、氣閥、取樣閥及冷卻盤管等裝置，釜蓋采用不銹鋼或其它金屬材料加工制成，釜體與法蘭采用螺紋聯接或直授焊接而成，釜蓋為整體平蓋或凸蓋，釜體與釜蓋的密封采用墊片或釜體錐面與釜蓋的球面線密封，密封可靠無泄漏。

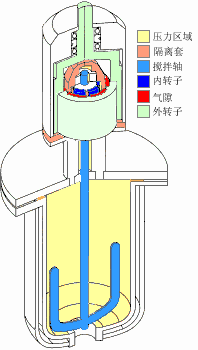

　　4、磁力攪拌器是永磁偶合裝置，由內外環形磁鋼組成，中間有承壓的隔套，由伺服電機通過內、外磁鋼的磁力來傳遞攪拌力矩，隔套內裝有測速元件，當攪拌器與內磁鋼旋轉時，通過電子元件產生感應信號，傳遞到控制儀，顯示出磁力攪拌器的工作轉速。
　　攪拌器由伺服電機驅動外磁鋼體轉動，外磁鋼體通過磁力線帶動內磁鋼體、攪拌軸及攪拌槳葉轉動，從而達到攪拌的目的。為了保證磁力攪拌器的正常運行，磁力攪拌器設有冷卻水套，當使用溫度超過100度時，需在冷卻水套之間通入冷卻水來降低溫度，確保磁力攪拌器的磁性材料不退磁。。熱源可以是電爐、水油浴等，溫控系統則可以根據需要設置所需的溫度范圍和精度。

磁力攪拌反應釜

技術參數表：

指標項目	公稱容積 L
指標項目	0.1	0.25	1	2	3	5	10	20	25
工作壓力 Mpa	-0.1-9.8Mpa；可選用：-0.1-25.0 Mpa；
工作溫度 ℃	室溫-300℃；可選用：-20 - +450℃；
加熱方式	電爐絲電加熱；可選配：夾套導熱油電加熱管加熱，夾套油、水、水蒸汽循環加熱，防爆鑄銅，鑄鋁加熱器；
加熱功率 KW	0.8		1	1.5	2	4	6	9	12
攪拌轉速 r/min	20～1000r/min 可調
攪拌槳葉形式	推進式；可選配：槳式、錨式、渦輪式；
電機功率 w	92		123	185	245	355	600	750	750
釜蓋開口	攪拌口配磁力攪拌器，氣相口配針形閥(進、排氣、抽真空用)，液相口配針形閥及釜內插底管(反應過程中可用來取樣或上出料用)，加料口配絲堵，測控溫口配保護管及鉑電阻，壓力表安全爆破口配壓力表及安全防爆裝置，釜內冷卻盤管進、出口配水咀。注明：0.1~0.25L無內冷卻盤管，0.1~0.5L無固體加料口。開口可選配：釜底放料口配閥門，氣體取樣口配閥門及取樣器系統，液體取樣口配閥門及取樣器系統，進出口匹配單向閥，氣體進口配減壓閥，氣體出口配背壓閥，釜體釜蓋匹配觀察玻璃視窗，釜體液位計。
控制系統	配具有自整定功能PID控溫表，控溫精度±1.5℃，具有釜內轉速顯示及無級調速功能，具加熱電壓可調功能，配有加熱電壓表、電機電流表、工作時間顯示表。可選用連續操作控制系統：氣體增壓系統，液體加料系統，恒壓加料罐，接收及冷凝裝置，高壓分離裝置，質量流量控制系統，自動冷卻系統，壓力傳感器超壓報警，超溫報警斷電，計算機遠程控制、數據采集等。
主體材料	1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 ) 可選用鎳、鎳基合金(哈氏合金、蒙乃爾合金、因康鎳合金)、鈦、銅、鋯、鉭、鋁及其合金、雙相不銹鋼、聚四氟乙烯等
控制儀的工作環境	環境溫度 0～50 ℃，相對濕度為 30～85% ，周圍介質中不含導電塵埃及腐蝕氣體。
